產品名稱
YH600硬盤錄像機
編號
產品描述
1.1 概述
YH600-A-L-AF-DVR-Ⅲ-A/ 0+8-8 (A2-2)-D型網絡視頻硬盤錄象機，是上海銀海通訊設備有限公司2012年最新推出的一款符合《上海市專業型數字錄像設備補充技術要求（試行）》和《上海市數字安防監控系統基本技術要求》的數字視頻硬盤錄像機。該機具有16路720P的網絡數字視音頻輸入或8路1020P的網絡視音頻輸入，可以用在上海市最新要求實施的數字視頻安防監控系統中，可應用于金融、智能小區、交通管理、樓宇建筑等行業的具有高清要求的視頻監控系統中。
1.2 主要要功能特點
- CPU處理器高性能的ARM Cortex A9雙核@Max. 930MHz
- 板載1GB RAM
- 512M可擦寫Flash Rom
- 支持看門狗功能
- 板上風扇電源、控制接口連接機箱散熱風扇，內置溫度傳感器，支持溫控風扇，降低噪音延長風扇壽命
- 前面板提供按鍵控制、紅外遙控接收、錄像狀態燈顯示
- 用戶登錄失敗三次報警
- 網絡丟失報警、外部傳感器報警信號輸入報警、視頻移動偵測報警
- HDMI / DVI與VGA輸出分辨率最高均可達1920x1080p
- 支持HDMI、VGA、CVBS同時輸出，輸出可支持亮度、對比度、色度、色調調整
- 顯示畫面布局支持1、4、6、7、9、12、16畫面，支持4:3、16:9等比例縮放，可自動切換顯示
- 可連接最新版本的ONVIF、RTSP標準的網絡攝像機、網絡快球和網絡視頻服務器等設備
- 支持最高1080P的高清網絡視頻的預覽、存儲與回放
- 數字視頻支持H.264、MPEG4或MJPEG解碼，其中H.264支持Baseline Profile Level 5.0、Main Profile Level5.0及High profile Level5.0，MPEG4支持SP L0~L3及ASP L0~L5/MPEG4短頭，MJPEG支持Baseline
- 所有畫面通道支持疊加日期、時間和通道名稱
- 所有畫面通道支持亮度、對比度、色度、色調調整
- 所有畫面通道支持網絡丟失報警和移動偵測報警
- 支持預覽圖像與回放圖像的電子放大
- 支持預覽和回放時照片抓拍（.JPG文件格式）
- 支持抓拍文件回放、刪除、備份
- 支持最大8路Full-D1實時同步/異步回放
- 回放支持單幀進、單幀退、快速、慢速
- 支持硬盤盤組管理，不同通道可設置不同的錄像保存周期
- 支持硬盤盤組配額管理，不同盤組可分配不同的錄像保存容量
- 支持eSATA盤，可用于錄像和備份
- 支持外接的U盤及USB硬盤(FAT32格式)備份錄像
- 支持即時、定時錄像錄像、外部傳感器信號報警聯動錄像。支持硬盤循環錄像和錄滿后自動停止錄像、報警預錄和錄像延時等功能。
- 遠程對講支持回聲消除
- 支持音視頻組播
- 多種網絡協議：支持DTP、SNTP網絡校時協議、PPPoE（撥號上網）、RTP、RTSP音視頻傳輸協議等協議
- 支持DynDNS及花生殼域名注冊、支持特定的動態IP注冊協議
- 內置Web Server，可支持IE遠程視頻監控、遠程參數配置
- 支持ONVIF協議（服務端），可以通過標準ONVIF協議的客戶端連接查看本機的所有數字通道
- 支持NAS網絡存貯協議（選購）及SAN網絡存貯協議(選購)
- 系統日志查看、備份
- 系統升級支持遠程網絡升級和本地USB升級
- 用戶名、密碼設置、權限設置、遠傳用戶、密碼設置、升級用戶、密碼設置
- 訪問IP限制、訪問MAC限制設置
- 視頻參數加密傳輸、設置參數加密傳輸
- 云臺控制、現場監聽、遠程對講、遠程開燈、遠程回放、遠程設置
- 支持各種異常處理：磁盤空間不足、磁盤IO錯誤、網絡錯誤、IP沖突、視頻異常、非法訪問和高溫報警等設備異常報警、上報、顯示等設置

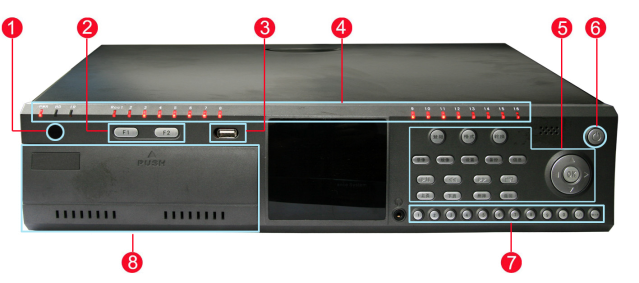

2.1 前面板介紹
1.紅外遙控接收器: 用于接收遙控器信號。
2.F1：預留。
F2:：進入云臺控制狀態
3.USB接口：連接USB存儲設備、USB接口鼠標鍵盤；可以熱插拔
4.PWR：電源指示燈，待機紅色，正常運行綠色，進入遙控狀態橙色
HD：硬盤指示燈，硬盤讀寫時呈橙色并閃爍
IR：遙控指示燈
REC1-16：通道錄像狀態指示燈，紅色燈常亮表示正在定時錄像；紅色燈間斷快速閃爍表示即時錄像；紅色燈間斷慢速閃爍表示報警錄像
5.登錄：選擇不同用戶登錄系統或注銷登錄
格式：多畫面實時顯示切換
輪換：實時顯示視頻源切換；各個菜單項與設置選項間的切換
錄像：進入即時錄像菜單
放像：進入錄像文件回放菜單
設置：進入系統參數設置菜單
備份：進入錄像文件備份菜單
信息：查看系統信息菜單
回放錄像控制鍵：
方向控制鍵：回放時控制快放、慢放、暫停、逐幀播放等，由上、下、左、右、OK鍵組成。菜單模式時使用上、下、左、右鍵移動菜單設置項活動框，OK鍵編輯確認
6.啟動鍵：?jiǎn)?dòng)、退出系統
7.數字鍵/輸入法：（1）用來輸入數字和字母（A-Z）；（2）切換不同的輸入法
8.板蓋：移動硬盤板蓋（預留）
2.2 后面板介紹
1.電源：交流220V/4A/50Hz電源線插口及電源開關
2.ALARM OUT：1-4路常開型開關量報警輸出接口及信號地
RS485：連接RS485設備，如云臺解碼器等
3.地線：機殼接地
4.ALARM IN：16路常開、常閉報警輸入接口
5,8.USB接口：連接USB存儲設備，如U盤、USB硬盤、鼠標、鍵盤等
6.MIC IN：連接麥克風用于對講或廣播，3.5接口
AUDIO OUT：連接音頻設備，本地音頻信號輸出，3.5接口
7.P/S2：鼠標、鍵盤接口
9.RJ45：ETHERNET以太網接口，支持ADSL、LAN等
10.RS232：連接RS232設備，如調制解調器等
11.VGA：連接VGA顯示設備，如電腦VGA顯示器等，最高支持分辨率 1920x1080，顯示器支持4:3、5:4、16:9、16:10,支持寬屏4:3顯示
12.DVI：連接所有標準的DVI顯示器，最高支持分辨率 1920x1080, 顯示器支持4:3、5:4、16:9、16:10,支持寬屏4:3顯示
13.LINE IN：音頻線性輸入，BNC接口
14.AUDIO OUT：連接音頻設備，本地音頻信號輸出，BNC接口
15.VIDEO OUT：VIDEO OUT 1：CVBS輸出，連接監視器，本地視頻信號，BNC接口；VIDEO OUT 2：預留
2.3 外部電源的連接
連接電源之前請先將所有其他連接，如音視頻輸入輸出、RS485、報警輸入輸出、等連接好再插入電源線連接市電，本機外部電源為220V ± 10% 50Hz，電源線接好后，再打開電源開關。
建議使用電壓值穩定，紋波干擾較小的電源輸入以利于穩定工作和延長壽命，對外部設備如攝像機的工作也會有極大的好處，在條件允許的情況下使用UPS 電源為最好選擇。
2.4 RS-485 設備連接

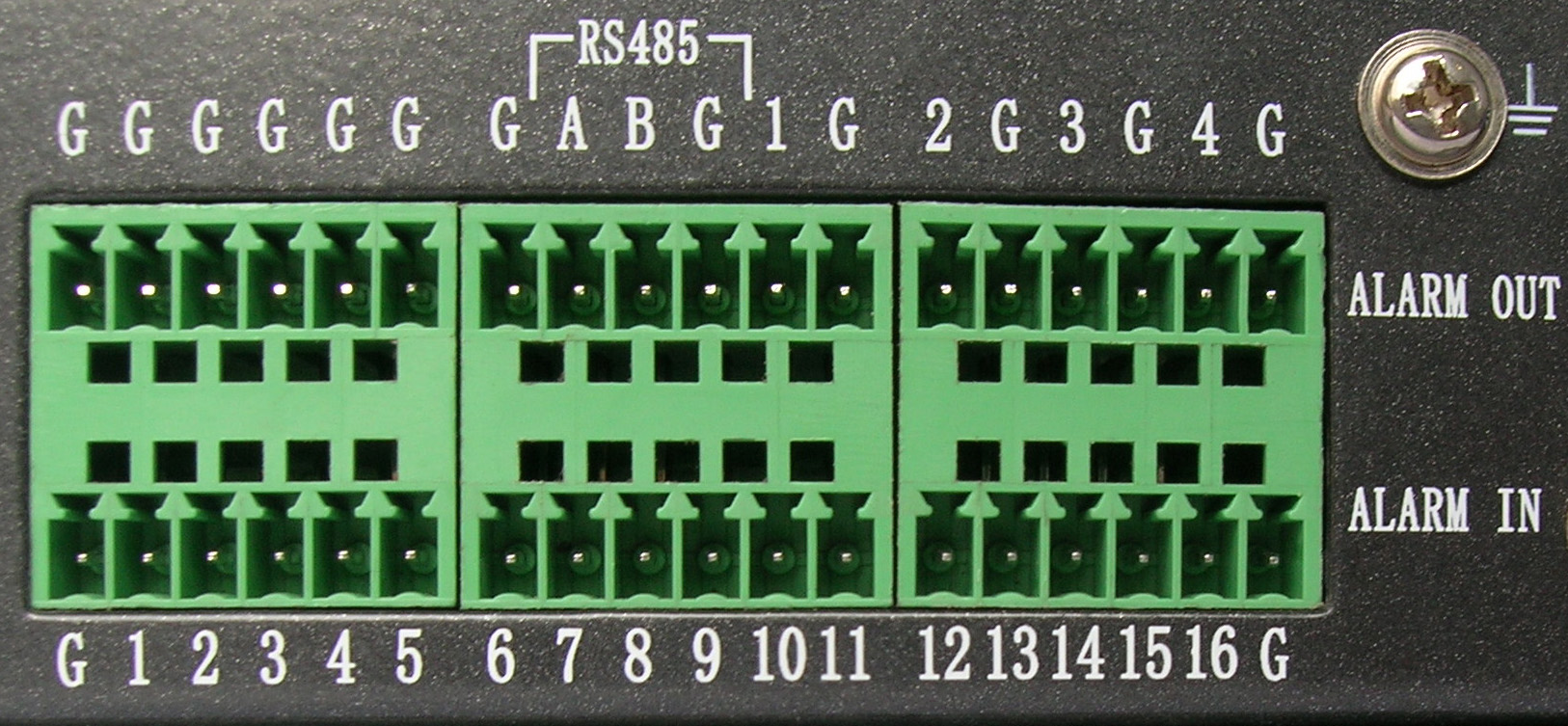

YH600-A-L-AF-DVR-Ⅲ-A提供一個RS-485接口連接云臺控制器、高速球或其他設備。多設備連接可通過編址并接在485總線上，連接位置如圖。
2.5 報警輸入連接
YH600-A-L-AF-DVR-Ⅲ-A提供16路報警輸入接口，報警輸入類型為“常開”或“常閉”型，可在軟件中設置。探測設備信號端接本機1-16中任何一個輸入端子，公共地端接“G”。所接通道設置為“常閉”時，探測設備連接一旦開路，馬上報警。設置為“常開”則閉路報警。

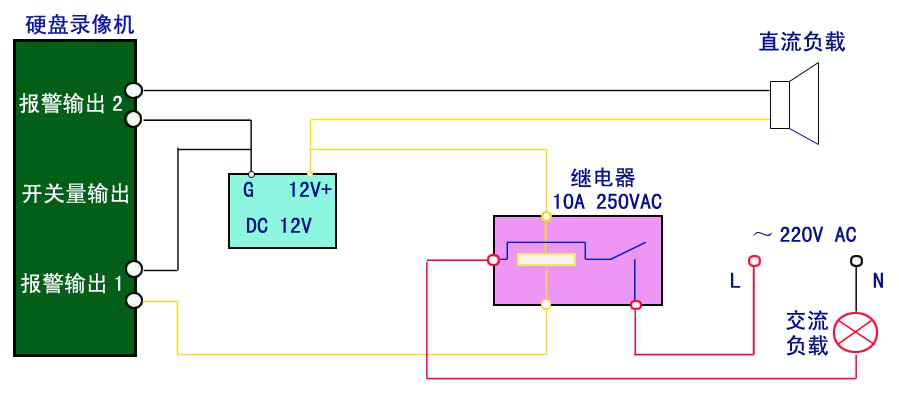

2.6 報警輸出連接
YH600-A-L-AF-DVR-Ⅲ-A提供4路報警輸出接口，控制警號或燈光等設備。報警輸出為開路開關量接口，報警輸出時開關閉合，導通設備電源或繼電器控制電源觸發設備動作。
請注意直流負載和交流負載的不同連接，同時因?yàn)閳?bào)警輸出負極（G端）是連在一起的，故請注意負極連接的一致性以免損壞設備。
